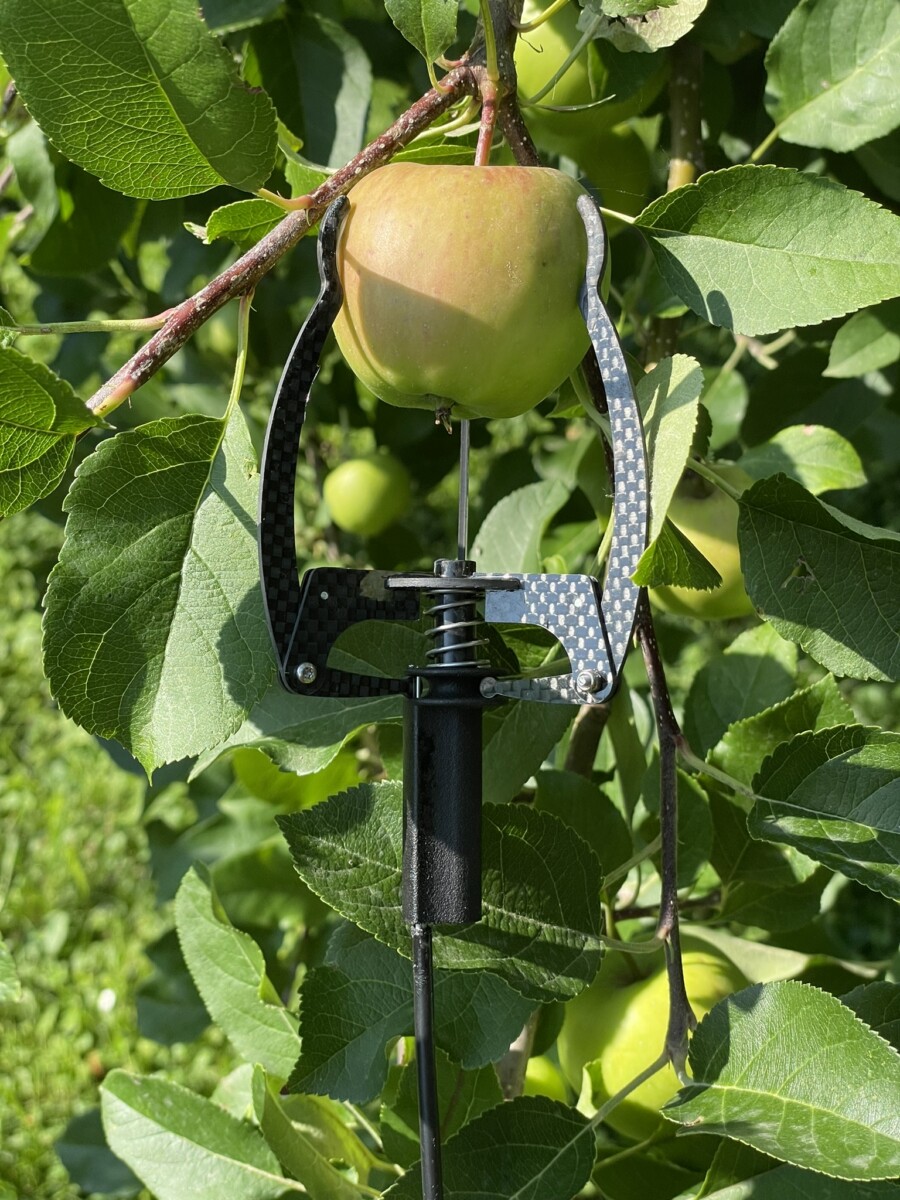

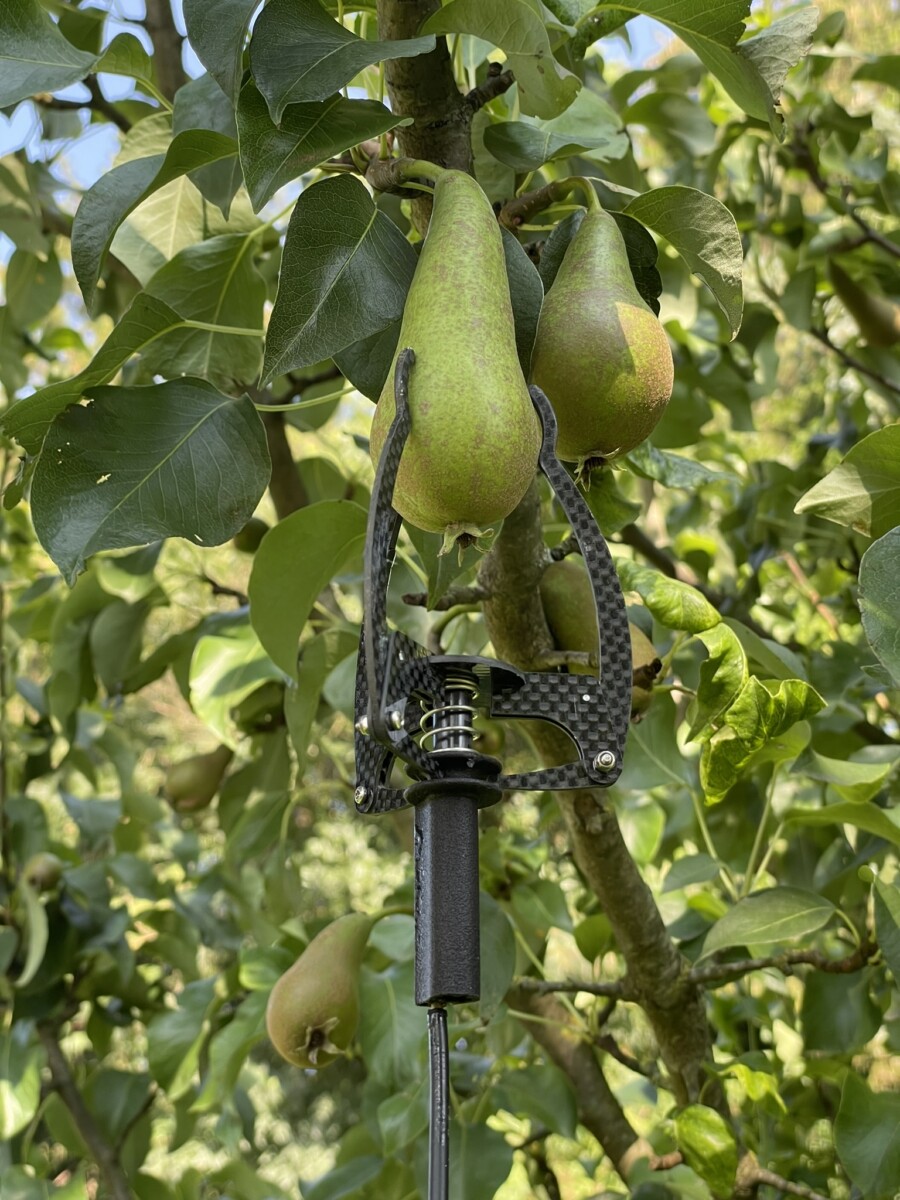

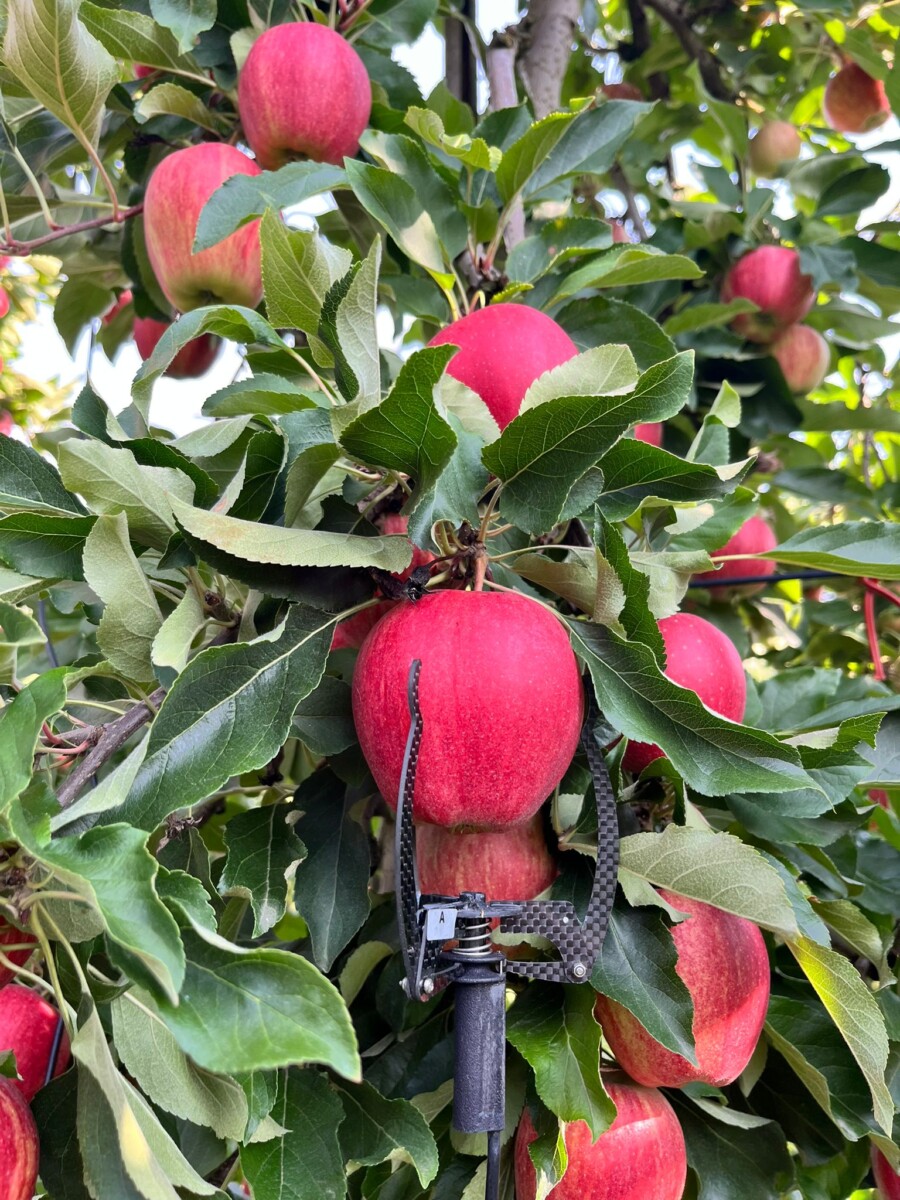

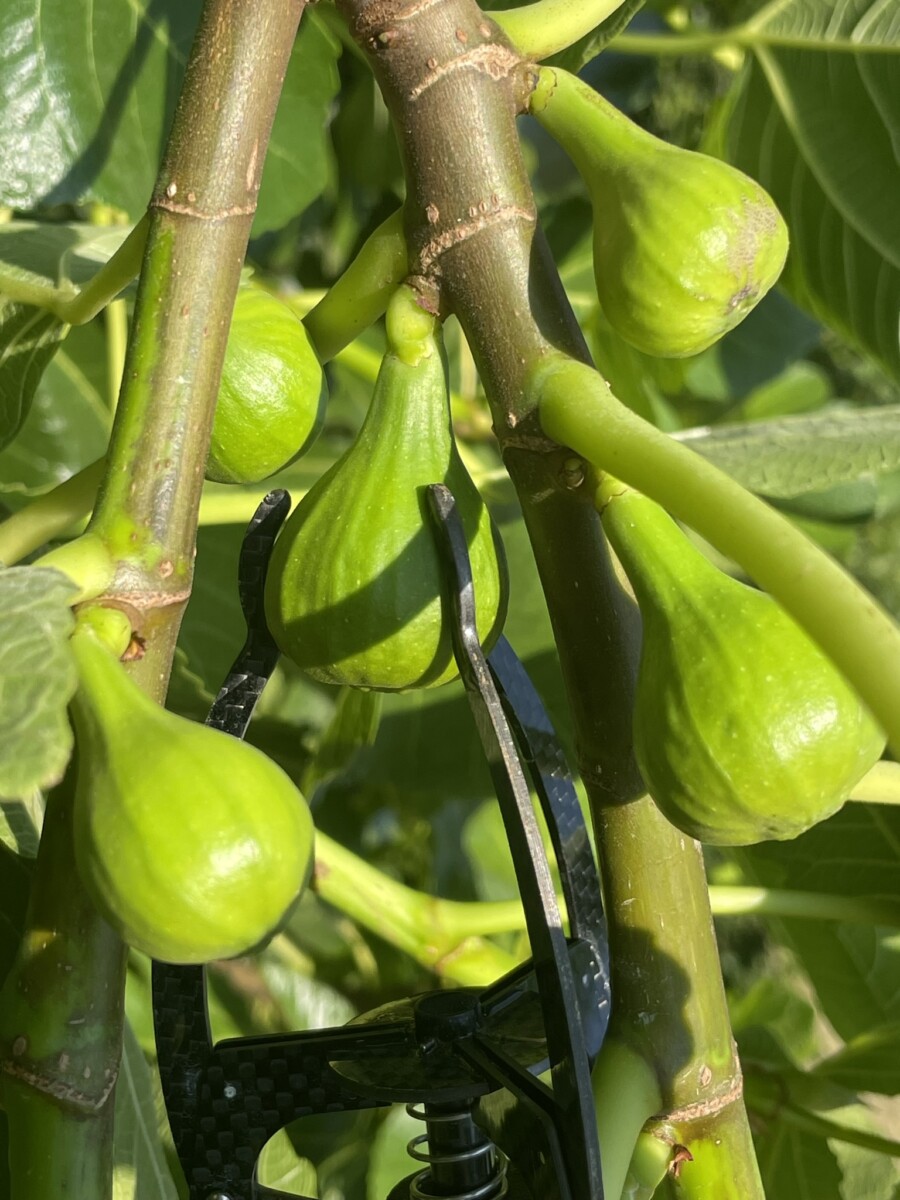

Dendromètre de fruit

Dendromètre pour la mesure de la croissance des fruits

  • Se fixe au fruit en quelques secondes
  • Léger et n’endommage pas le fruit
  • Installation résistante au vent et à la pluie
  • Dimensions adaptées à différentes tailles de fruits
  • Fonctionnement stable et sans ajustement
  • Mesure en temps réel de la croissance des fruits
  • Conception et fabrication suisses

Données techniques

  • Température
  • Grossissement du fruit
Données spécifiques – Modèle S (petits fruits)
Plage de mesure 9 mm à 42 mm
Encombrement Ø 70 mm × h : 100 mm
Poids 50 g
Données spécifiques – Modèle M (fruits moyens)
Plage de mesure 19 mm à 90 mm
Encombrement Ø 70 mm × h : 150 mm
Poids 55 g
Données générales – Modèles S et M
Échantillonnage 1 mesure toutes les 15 minutes
Matériaux Fibre de carbone
Température d’utilisation -20 °C à 60 °C
Caractéristiques de mesure – Diamètre
Précision ± 0,05 mm
Résolution 0,01 mm
Caractéristiques de mesure – Température
Précision ± 0,05 °C
Résolution 0,01 °C
Plage de mesure -20 °C à 60 °C

Your Content Goes Here

Your Content Goes Here

Dendromètre de tronc

Dendromètre pour la mesure de la croissance des fruits

  • Fixation rapide et solide
  • Design discret
  • Installation résistante au vent et à la pluie
  • Fonctionnement stable et sans ajustement
  • Mesure en temps réel de la croissance des arbres
  • Conception et fabrication suisses

Données techniques

  • Température
  • Croissance du tronc
Données générales
Capteur Dendromètre
Dimensions 100 × 12 × 12 mm
Poids 60 g
Matériaux Aluminium
Classe de protection IP66
Température de fonctionnement -40 °C à 60 °C
Données capteur – Diamètre
Échantillonnage 1 mesure toutes les 15 minutes
Plage de mesure 20 mm en circonférence
Précision ± 0,05 mm
Résolution 0,01 mm
Données capteur – Température
Échantillonnage 1 mesure toutes les 15 minutes
Plage de mesure -20 °C à 60 °C
Précision ± 0,3 °C
Résolution 0,1 °C

Your Content Goes Here

Your Content Goes Here

Dendro 400

Dendromètre pour la mesure de la croissance des fruits

  • Fixation rapide et solide
  • Design discret
  • Installation résistante au vent et à la pluie
  • Fonctionnement stable et sans ajustement
  • Mesure en temps réel de la croissance des arbres
  • Conception et fabrication suisses

Données techniques

  • Température
  • Croissance du tronc
Données générales
Capteur Dendromètre
Dimensions 20 × 20 × 260 mm
Utilisation Externe en milieu naturel sur plusieurs années
Température de fonctionnement -40 °C à 60 °C
Données capteurs – Circonférence
Échantillonnage 1 mesure par jour
Plage de mesure 400 mm d’extension maximale
Résolution 0,05 mm
Données capteurs – Température
Échantillonnage 1 mesure par jour
Plage de mesure -20 °C à 60 °C
Précision ± 0,3 °C
Résolution 0,1 °C

Your Content Goes Here

Your Content Goes Here

Extenso 500

Dendromètre pour la mesure de la croissance des fruits

  • Fixation rapide et solide
  • Design discret
  • Installation résistante au vent et à la pluie
  • Fonctionnement stable et sans ajustement
  • Mesure en temps réel de la croissance des arbres
  • Conception et fabrication suisses

Données techniques

  • Température
  • Elargissement de la faille
Données générales
Capteur Dendromètre
Dimensions 25 × 27 × 250 mm
Matériaux Aluminium, Acier inox
Utilisation Externe en milieu naturel sur plusieurs années
Température de fonctionnement -40 °C à 60 °C
Données capteurs – Diamètre
Échantillonnage 1 mesure toutes les 15 minutes
Plage de mesure 250 à 1000 mm d’extension
Précision ± 50 µm
Résolution 0,01 mm
Données capteurs – Température
Échantillonnage 1 mesure toutes les 15 minutes
Plage de mesure -20 °C à 60 °C
Précision ± 0,3 °C
Résolution 0,1 °C

Your Content Goes Here

Your Content Goes Here

Applications

Vergers

Mesure du climat pour optimiser l'irrigation

Serres

Mesure du microclimat dans les serres

Recherche sur les cultures

Maintenir des conditions de germination optimales

Prévision de récolte

Déterminer si les cultures sont prêtes pour la récolte

Amélioration du rendement

Mesurer le stress des cultures et assurer une croissance régulière pour éviter les altération de la peau

Données techniques

Mesures

Le dendromètre à fruits mesure les éléments suivants :

  • Diamètre
  • Température

Les données sont transférées via une interface bus I2C. Plusieurs dendromètres ainsi que d’autres capteurs peuvent être combinés sur le même bus et partager un seul émetteur-récepteur radio pour transférer les données à des fins de surveillance et d’analyse. Le dendromètre comporte deux catégories de registres I2C:

  1. Registres Ram : valeurs qui changent souvent et qui ne sont pas sauvegardées après une réinitialisation.
  2. Registres flash : valeurs de configuration sauvegardées après une réinitialisation.

Écriture et lecture dans les registres

Les registres de configuration sont en lecture seule par défaut. ENABLE_MODE_CONFIG doit être défini pour activer le mode écriture.

Format du paquet

Mappage des registres

Ram :

Adresse Nom Description Lecture/écriture
0x00 DIAMÈTRE_SORTIE_L low byte diamètre 0.01 mm/LSB R
0x01 DIAMÈTRE_SORTIE_H high byte diamètre 0.01 mm/LSB R
0x02 TEMPERATURE_OUTPUT_L low byte diamètre 0.1℃/LSB R
0x03 TEMPERATURE_OUTPUT_H température de l’octet high byte 0,1℃/LSB R
0x06 START_MEAS écrire 1 pour démarrer la mesure. toujours 0 en cas de lecture R/W
0x7F ENABLE_MODE_CONFIG lorsqu’il est activé, toutes les adresses peuvent être écrites W

Flash:

Adresse Nom Description Lecture/écriture
0x8A CALIBRATION_OFFSET_L décalage de llow byte sur le diamètre 0,01 mm/LSB R
0x8B CALIBRATION_OFFSET_H décalage de l’octet high sur le diamètre 0,01 mm/LSB R
0x8C TEMPERATURE_OFFSET_L décalage de l’octet de low byte sur la température 0.1℃/LSB R
0x8D TEMPERATURE_OFFSET_H décalage de l’octet high byte sur la température 0.1℃/LSB R
0x8E DIAMETER_LIMIT_LOW_L octet bas saturation basse du diamètre 0,01 mm/LSB R/W
0x8F DIAMETER_LIMIT_LOW_H Saturation haute de l’octet basse du diamètre 0,01 mm/LSB R/W
0x90 DIAMETER_LIMIT_HIGH_L octet bas saturation haute du diamètre 0,01 mm/LSB R/W
0x91 DIAMETER_LIMIT_HIGH_H octet élevé saturation élevée du diamètre 0,01 mm/LSB R/W

Le dendromètre à fruits comprend

  • Bras à ressort avec capteurs intégrés et conditionnement du signal
  • Câble blindé
  • Connecteur étanche à 4 pôles (pour se connecter à notre unité transceiver ou à un prolongateur de bus)

Mesures

 Température Diamètre
Unités de mesure Degré Celsius mm
Résolution 0.1°C 0.01 mm
Précision +- 0.3°C +-0.05 mm
Plage de mesure 0°C à 65°C 19mm à 90mm

Approvisionnement

  • 3.3V
  • 7,4 mA (en fonctionnement)

Configuration initiale

Les dendromètres sont tous livrés avec une adresse I2C par défaut. Pour combiner plusieurs dendromètres sur le même bus, chacun doit être reprogrammé avec une adresse I2C unique ; cette configuration peut être effectuée au moment de la commande ou programmée sur place avant le déploiement.

Effectuer des mesures

To make a measurement

  1. Écrire 1 dans le registre START_MEAS
  2. Attendre 50 ms pour que la mesure soit effectuée
  3. Lire la mesure (diamètre, température) dans le registre de sortie
