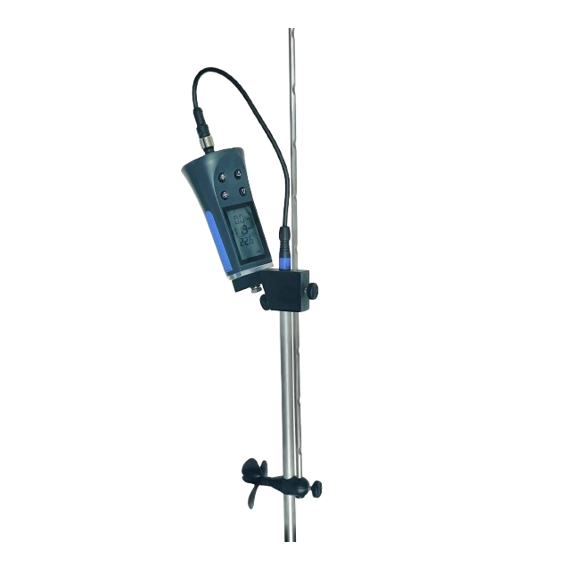

Flowatch
Courantomètre pouvant mesurer les flux de gaz ou de liquides.
Flowatch®
Cet instrument, d’un prix particulièrement concurrentiel, a été développé pour une utilisation dans des conditions difficiles. Grâce à ses différentes hélices, il offre des solutions de mesures dans pratiquement tous les cas, que ce soit pour mesurer les flux de gaz ou de liquides. Une sonde de sécurité intrinsèque est également disponible pour les mesures de gaz naturel.
Domaines d’application
Gaz naturel
Mesure de courant de rivière
Canaux d’irrigation
Écoulements des eaux usées
Flux des marées
Etudes hydrologiques
Canaux de ventilations
Climatisations
Conduits de cheminées
Flowatch® – Données techniques
Mesure de la vitesse – Hélice taille standard
| Unités de mesure | km/h, m/s, cm/s, mph, fps, knots et Beaufort |
| Résolution | 0.1 pour toutes les unités (sauf cm/s : 3 cm/s) |
| Vitesse maximale | 150 km/h (sauf cm/s: 999 cm/s) |
| Diamètre (gaz) | Ø 20mm |
| Trou de passage | Ø 33mm |
| Plage de mesure | de 1 à 30 m/s |
| Sensibilité minimum | < 3 km/h – < 1 m/s |
| Précision | ± 2% FS |
| Erreur « off-axis » | ± 30° / ± 3% FS |
| Température d’utilisation | -50°C to +100°C |
Mesure de la vitesse – Hélice petite taille
| Unités de mesure | km/h, m/s, cm/s, mph, fps, knots et Beaufort |
| Résolution | 0.1 pour toutes les unités (sauf cm/s : 3 cm/s) |
| Vitesse maximale | 150 km/h (sauf cm/s: 999 cm/s) |
| Diamètre (gaz) | Ø 12mm |
| Trou de passage | Ø 18mm |
| Plage de mesure | de 1 à 30 m/s |
| Sensibilité minimum | < 3 km/h – < 1 m/s |
| Précision | ± 2% FS |
| Erreur « off-axis » | ± 10° / ± 3% FS |
| Température d’utilisation | -50°C to +100°C |
Mesure de la vitesse – Hélice eau
| Unités de mesure | km/h, m/s, cm/s, mph, fps, knots et Beaufort |
| Résolution | 0.1 pour toutes les unités (sauf cm/s : 3 cm/s) |
| Vitesse maximale | 150 km/h (sauf cm/s: 999 cm/s) |
| Diamètre (gaz) | Ø 60mm |
| Plage de mesure | de 0.1 à 10 m/s |
| Sensibilité minimum | < 0.3 km/h – < 0.1 m/s |
| Précision | ± 2% FS |
| Erreur « off-axis » | ± 20° / ± 3% FS |
Mesure de la température
| Unités de mesure | °C, °F, °C ressentie et °F ressentie |
| Précision du thermomètre | ± 0.2°C |
| Résolution | ± 0.1°C |
| Fonctions | mesure de la température ambiante, ressentie, minimum, moyenne et maximum |
Mallette de rangement et de transport (kit 1)
Sacoche de rangement et de transport (kit 2)
Sonde télescopique en aluminium, avec câble de 1.2 mètres. Capteur de température à l’extrémité de la sonde. Longueur totale de la sonde : 1.2 mètres (inclus dans le kit).
Sonde compacte pour utiliser le Flowatch comme anémomètre à main
Hélice gaz Ø 20 mm, trou de passage Ø 33 mm (inclus dans le kit)
Hélice gaz Ø 12 mm, trou de passage Ø 18 mm
Hélice eau Ø 60 mm (inclus dans le kit)
Sonde avec hélice lestée au bout d’un câble de 15 mètres pour la mesure de la vitesse de courants de rivières ou marins
Easyflow
Très compact et léger, l’appareil EasyFlow est l’instrument idéal pour la mesure de débit de torrents ou de cours d’eau sauvages. Il est destiné aux professionnels qui réalisent des jaugeages occasionnellement et qui n’ont pas besoin d’enregistrer plusieurs sites. Il permet de réaliser en quelques minutes la mesure d’un débit selon la méthode par dilution de traceur.
Très ergonomique et parfaitement étanche, EasyFlow est muni d’une sonde de conductivité avec un câble de 10m. Il est livré dans une sacoche nylon à bandoulière avec 3 doses d’étalonnage, le logiciel EasyViewer, un aide-mémoire et un câble USB de communication. Il est donc très facile à transporter.
Le logiciel EasyViewer permet le transfert des données sur PC, la visualisation de la courbe de jaugeage et éventuellement la correction du calcul du débit. Il est très utile, voire nécessaire, de vérifier la qualité du jaugeage en visionnant la courbe.
Principales fonctions du logiciel:
- Chargement des mesures de jaugeage depuis EasyFlow
- Visualisation de la courbe de jaugeage et possibilité de corriger graphiquement le calcul du débit
- Ajout d’informations sur le jaugeage, comme la hauteur limnimétrique
- Logiciel en trois langues: allemand, anglais ou français
EasyFlow – Données techniques
Salinité
| Plage de mesure | 0 – 3200 mg/l |
| Sensibilité | 1 mg/l |
| Précision | < 3% |
| Quantitié de sel (min – max) | 1g – 100 kg |
Température
| Plage de mesure | 0 – 40 °C |
| Précision absolue | ± 0,2 °C |
Débit
| Précision (mélange optimum): | < 5 % |
| Capacité d’unité d’affichage: | 0,1 l/s – 99’900 l/s |
Divers
| Alimentation | 3 piles alcalines 1,5 V type AA, AM3, LR6 |
| Autonomie | ~ 100 heures en service normal |
Le principe de la méthode par dilution (ou par intégration) de traceur consiste à injecter un certain volume de traceur dans l’écoulement. En aval, à une distance suffisante pour que le mélange soit bon, on mesure la concentration de ce traceur dans le cours d’eau. Le débit est alors obtenu par intégration de la concentration au cours du temps.
Grâce à cette méthode, la mesure de débit d’un cours d’eau peut être effectuée par une seule personne et en moins d’une heure, alors qu’une mesure identique au moulinet sera largement plus fastidieuse et nécessitera facilement 2 à 3 heures.
Notre appareil EasyFlow utilise cette méthode par dilution avec du sel de cuisine comme traceur. Ils sont équipés d’une sonde qui mesure la conductivité de l’eau, qui est linéairement proportionnelle à la concentration en sel dissous dans l’eau.
Le sel de cuisine a l’avantage de posséder un haut degré de dilution dans l’eau, d’être non polluant et d’être très peu absorbé par la végétation et les matériaux du lit du cours d’eau. De plus, son faible coût et sa facilité d’approvisionnement en font un traceur idéal.
