Sensor Node
Connecteur de capteurs : jusqu'à 4 instrumentsSensor Node
Le Sensor Node est le module qui connecte vos différents capteurs pour l’agriculture intelligente.
Dendromètres de fruits
Mesurer la croissance de vos fruitsDendromètres de fruits
Dendromètres avec temperature et mesure de croissance.
Dendromètre de troncs
Mesure la croissance de vos arbres fruitiersDedromètre de troncs
Dendromètre de tronc, mesure température et circonférence.
Dendro 400
Mesure la croissance de vos arbres sur le long termeDendro 400
Dendromètre de tronc, mesure température et circonférence jusqu’à 400mm de croissance.
Extenso 500
Mesure le déplacement linéaire par câbleExtenso 500
Extensomètre, mesure température et évolution de failles

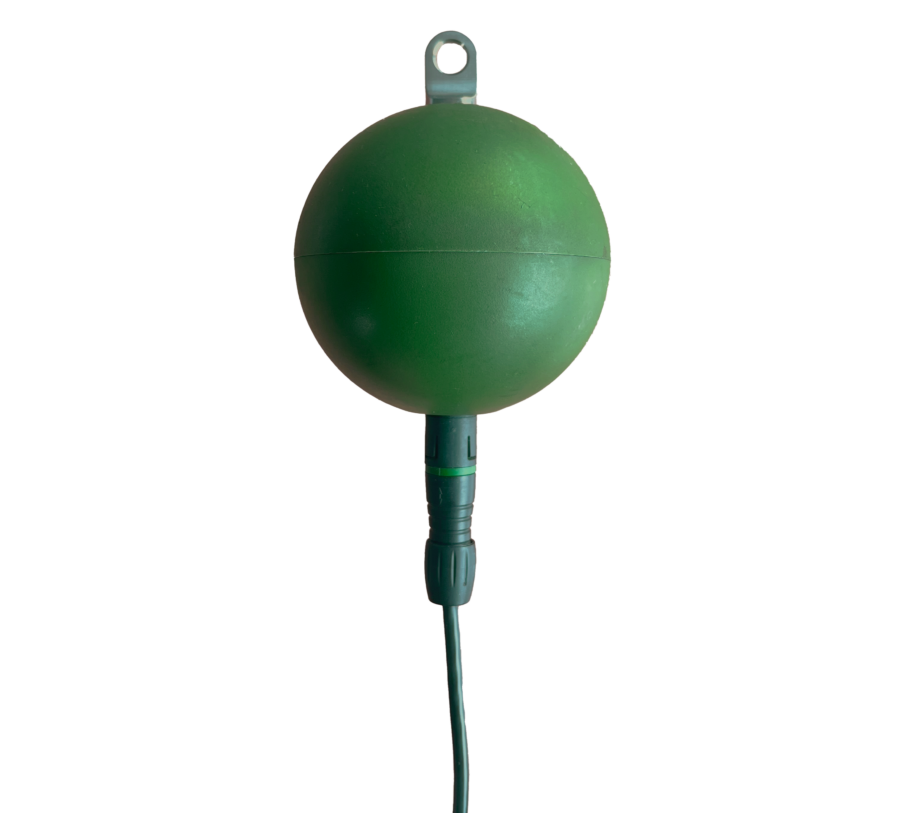

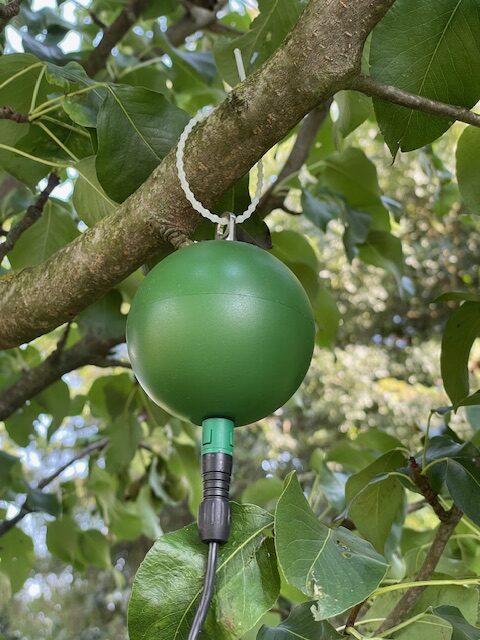

Sensor Node
Module de connexion entre capteurs pour l’agriculture intelligente
- Le Sensor Node permet de connecter 1 à 4 appareils à la fois.
- Relais entre vos capteurs et la passerelle LoRa.
- Alimentation sur batterie permettant jusqu’a 2 ans d’autonomie sans recharge
- Résistant aux intempéries : Conçu pour résister aux conditions météorologiques difficiles.
- Discrétion assurée : Se fond dans le paysage pour éviter le risque de vol.
- Conception et fabrication suisses
Données techniques
Données spécifiques – Modèle S (petits fruits)
| Plage de mesure | 9 mm à 42 mm |
| Encombrement | Ø 70 mm × h : 100 mm |
| Poids | 50 g |
Données spécifiques – Modèle M (fruits moyens)
| Plage de mesure | 19 mm à 90 mm |
| Encombrement | Ø 70 mm × h : 150 mm |
| Poids | 55 g |
Données générales – Modèles S et M
| Échantillonnage | 1 mesure toutes les 15 minutes |
| Matériaux | Fibre de carbone |
| Température d’utilisation | -20 °C à 60 °C |
Caractéristiques de mesure – Diamètre
| Précision | ± 0,05 mm |
| Résolution | 0,01 mm |
Caractéristiques de mesure – Température
| Précision | ± 0,05 °C |
| Résolution | 0,01 °C |
| Plage de mesure | -20 °C à 60 °C |

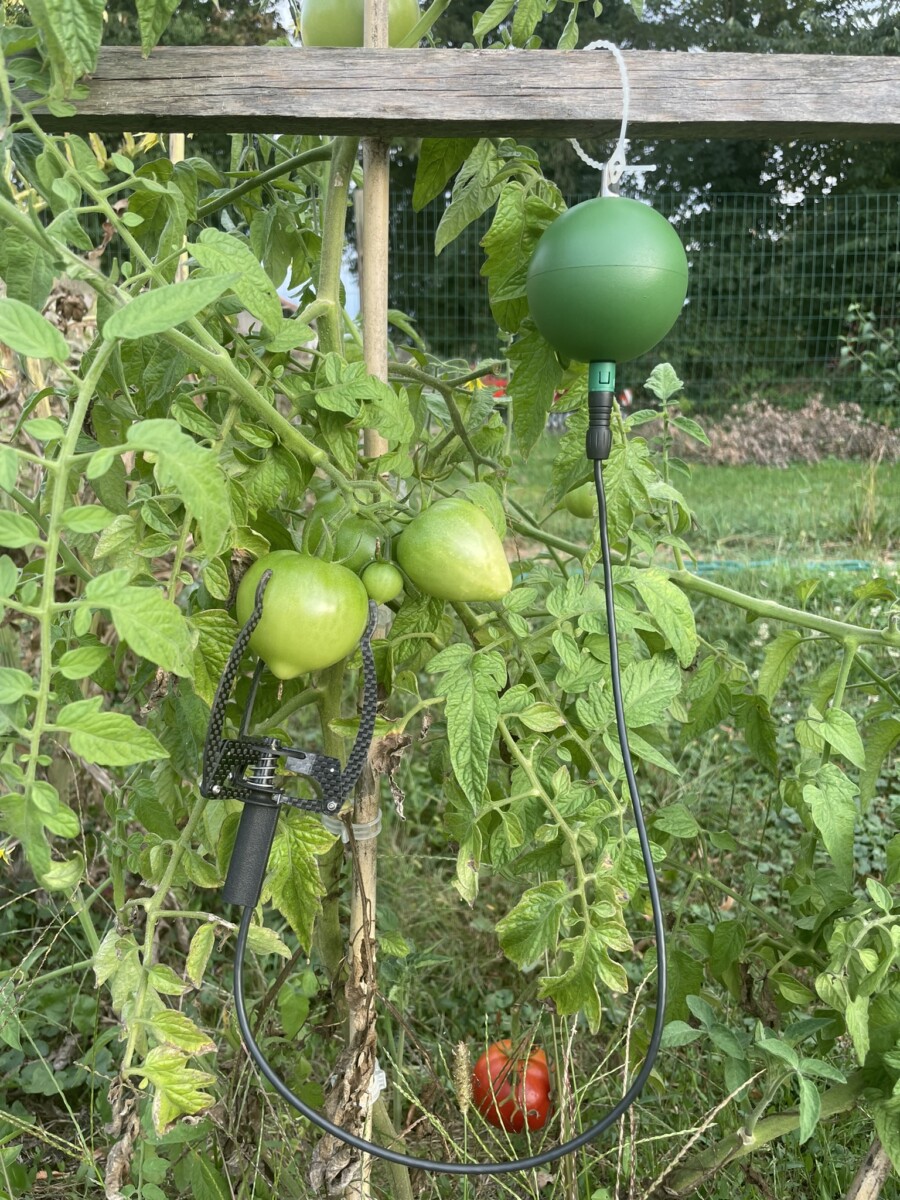

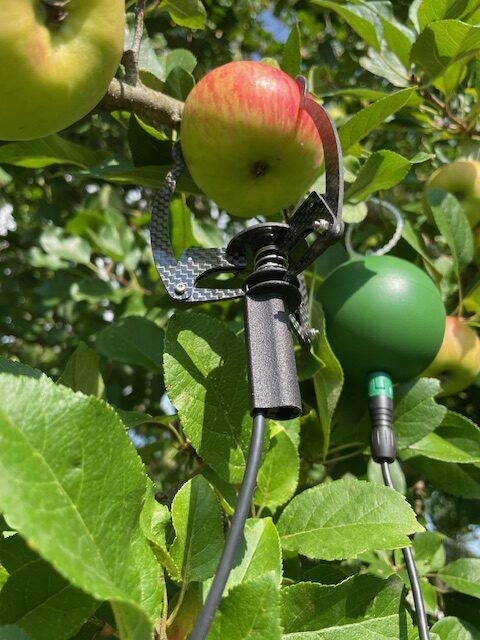

Dendromètre de fruit
Dendromètre pour la mesure de croissance des fruits
- Le dendromètre de fruit permet de mesurer l’évolution du diamètre des fruits durant la saison.
- 2 modèles disponibles offrant différentes amplitudes de mesures, S et M, adaptés à des tailles de fruits différentes.
- Pose en quelques secndes.
- Protection du fruit : Pression d’attache optimisée pour ne pas altérer les fruits.
- Résistant aux intempéries : Conçu pour résister aux conditions météorologiques difficiles.
- Discrétion assurée : Se fond dans le paysage pour éviter le risque de vol.
- Conception et fabrication suisses
Données techniques
Données spécifiques – Modèle S (petits fruits)
| Plage de mesure | 9 mm à 42 mm |
| Encombrement | Ø 70 mm × h : 100 mm |
| Poids | 50 g |
Données spécifiques – Modèle M (fruits moyens)
| Plage de mesure | 19 mm à 90 mm |
| Encombrement | Ø 70 mm × h : 150 mm |
| Poids | 55 g |
Données générales – Modèles S et M
| Échantillonnage | 1 mesure toutes les 15 minutes |
| Matériaux | Fibre de carbone |
| Température d’utilisation | -20 °C à 60 °C |
Caractéristiques de mesure – Diamètre
| Précision | ± 0,05 mm |
| Résolution | 0,01 mm |
Caractéristiques de mesure – Température
| Précision | ± 0,05 °C |
| Résolution | 0,01 °C |
| Plage de mesure | -20 °C à 60 °C |

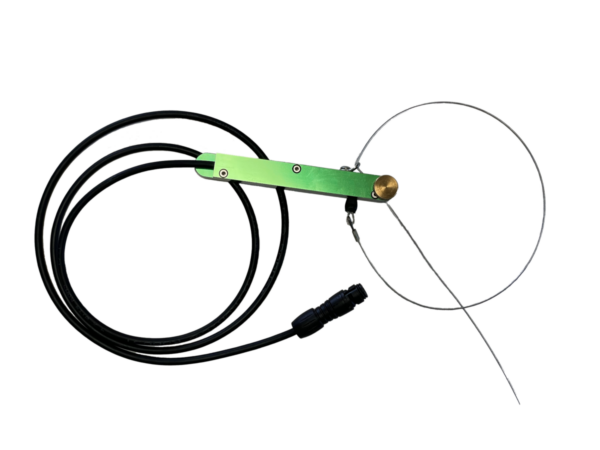

Dendromètre de tronc
Dendromètre pour la mesure de l’évolution journalière de la circonférence d’un tronc
- Conçu pour des troncs de 3 à 15 cm de diamètre, tels que les arbres fruitiers et autres petits arbres.
- À installer pendant la période de végétation active afin de suivre précisément la croissance.
- Enregistrement automatique des données toutes les 15 minutes, avec une précision au centième de millimètre.
- Installation rapide en moins d’une minute. Appareil compact, discret et résistant aux intempéries.
- Connexion au sensor node par câble avec transmission des données sur le serveur via une passerelle LoRa.
- Conception et fabrication suisses
Données techniques
Données générales
| Capteur | Dendromètre |
| Dimensions | 100 × 12 × 12 mm |
| Poids | 60 g |
| Matériaux | Aluminium |
| Classe de protection | IP66 |
| Température de fonctionnement | -40 °C à 60 °C |
Données capteur – Diamètre
| Échantillonnage | 1 mesure toutes les 15 minutes |
| Plage de mesure | 20 mm en circonférence |
| Précision | ± 0,05 mm |
| Résolution | 0,01 mm |
Données capteur – Température
| Échantillonnage | 1 mesure toutes les 15 minutes |
| Plage de mesure | -20 °C à 60 °C |
| Précision | ± 0,3 °C |
| Résolution | 0,1 °C |

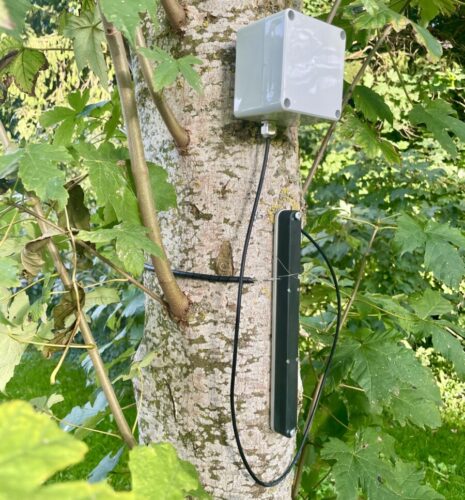

Dendro 400
Dendromètre pour la mesure de la croissance des arbres sur le long terme
- Suivi de la croissance radiales des grands arbres
- Surveillance de la dynamique forestière au fil du temps
- Mesure de l’expension du tronc jusqu’à 400 mm
- Enregistrement des variations de température grâce au capteur intégré
- Résistance aux conditions météorologique difficiles grâce à une conception robuste
- Accès à distance à vos données via la connectivité LoRa
- Conception et fabrication suisses
Données techniques
Données générales
| Capteur | Dendromètre |
| Dimensions | 20 × 20 × 260 mm |
| Utilisation | Externe en milieu naturel sur plusieurs années |
| Température de fonctionnement | -40 °C à 60 °C |
Données capteurs – Circonférence
| Échantillonnage | 1 mesure par jour |
| Plage de mesure | 400 mm d’extension maximale |
| Résolution | 0,05 mm |
Données capteurs – Température
| Échantillonnage | 1 mesure par jour |
| Plage de mesure | -20 °C à 60 °C |
| Précision | ± 0,3 °C |
| Résolution | 0,1 °C |

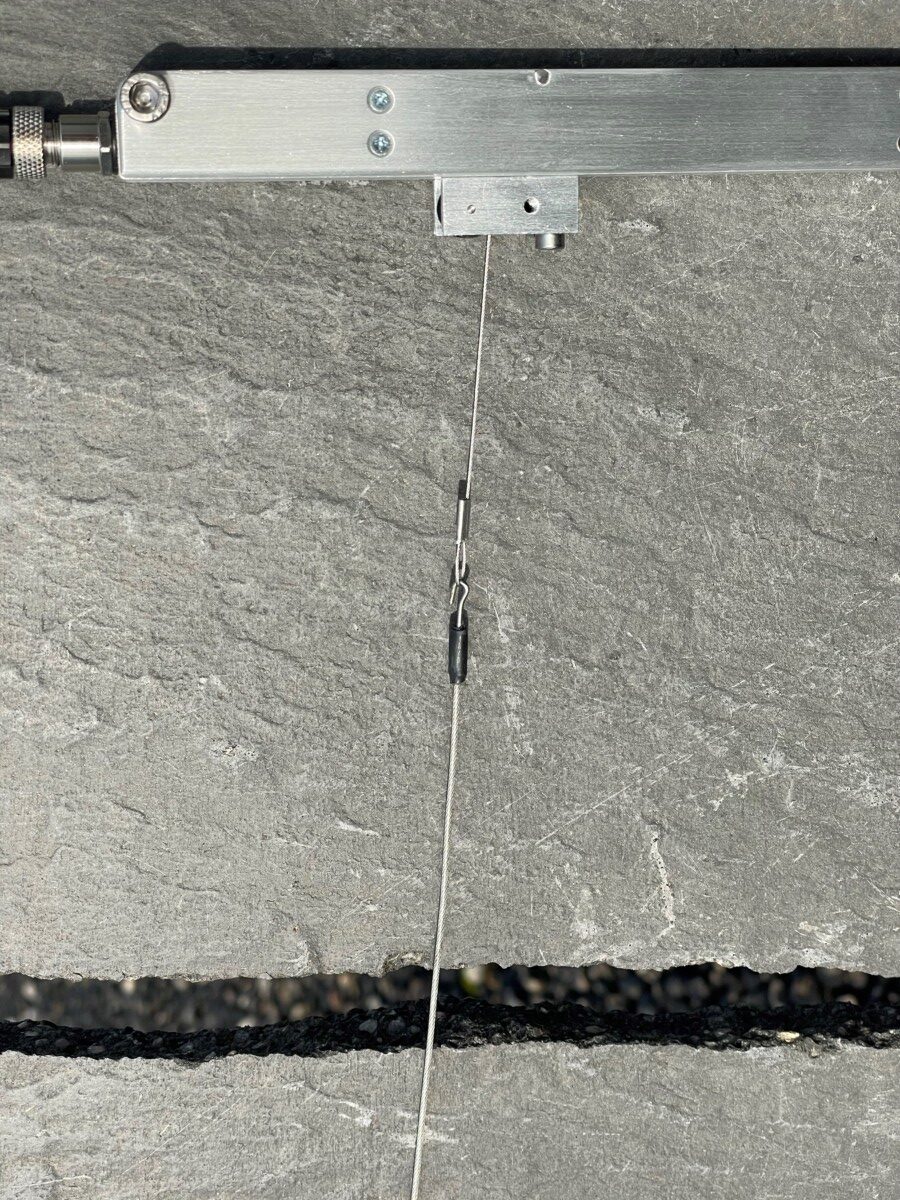

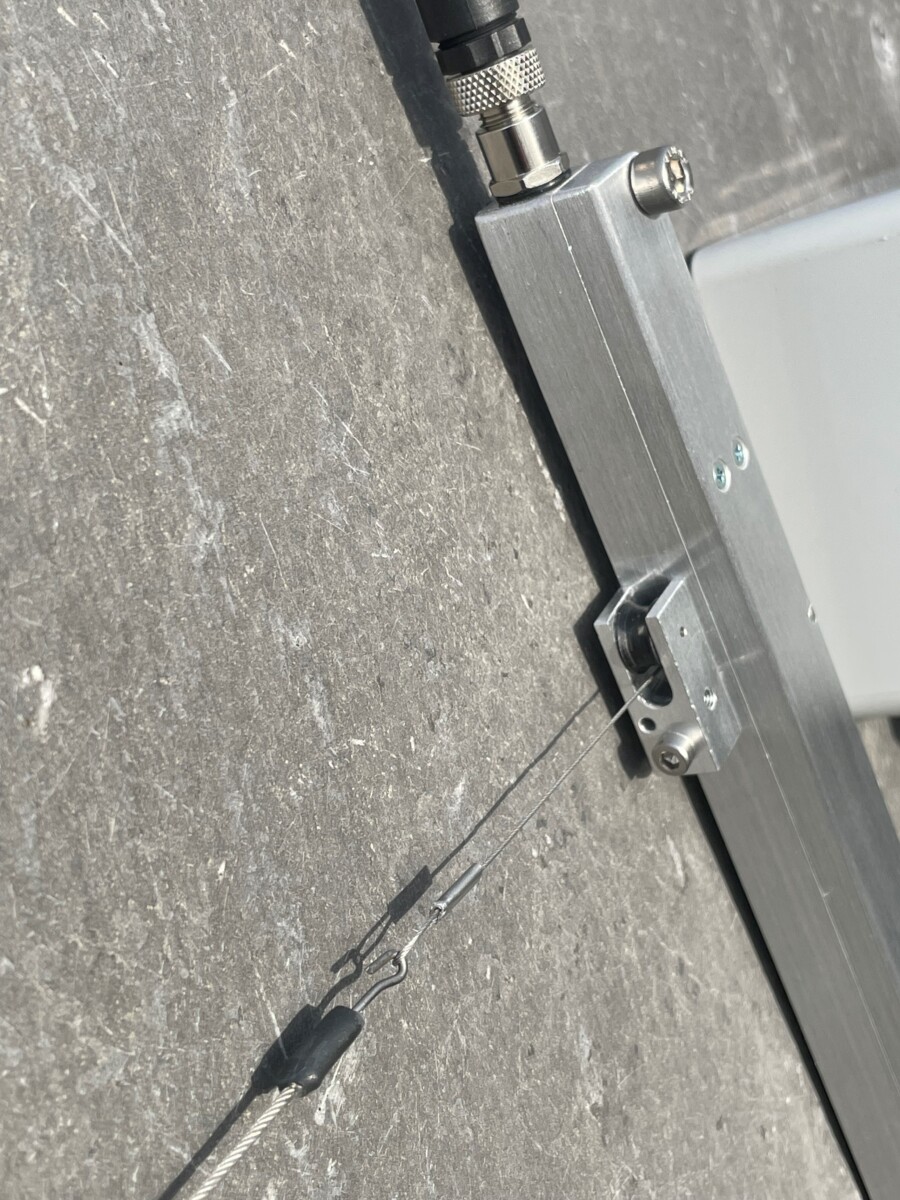

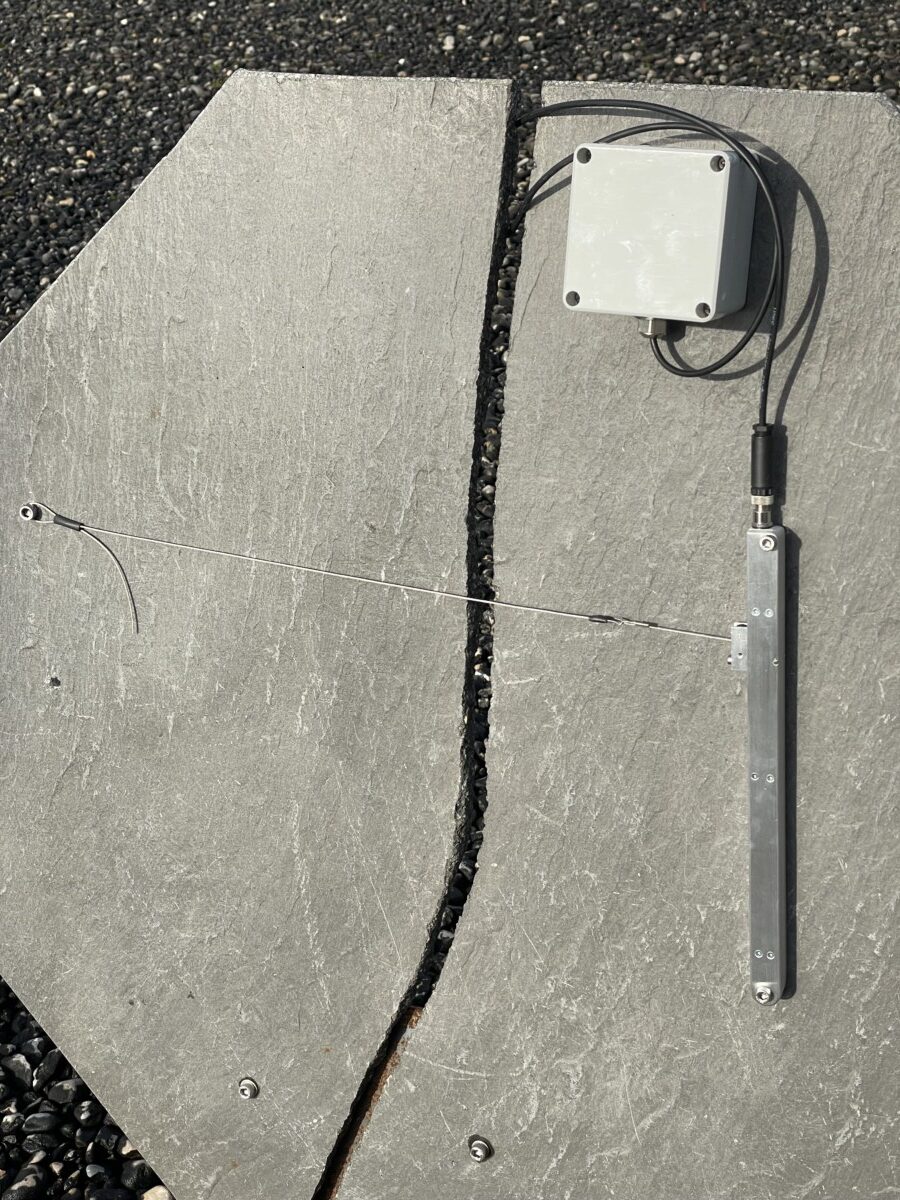

Extenso 500
Dendromètre pour la mesure de déplacements linéaires par câble, divers usages possibles.

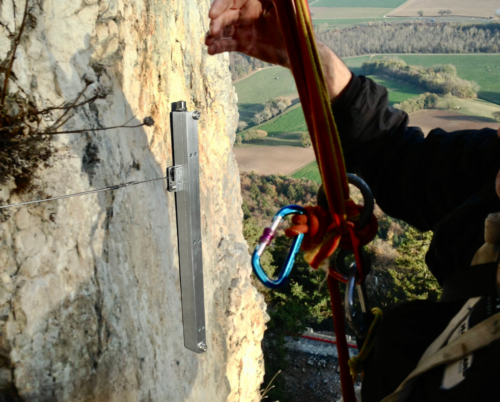

- Suivi de la stabilité des paroies rocheuses
- Surveillance de la déformation des ouvrages de Génie Civil
- Mesures d’écartement jusqu’à 500 mm
- Capteur de température intégré
- Résistant aux aléas météorologiques
- Transmission des données via Lora
- Conception et fabrication suisses
Données techniques
Données générales
| Capteur | Dendromètre |
| Dimensions | 25 × 27 × 250 mm |
| Matériaux | Aluminium, Acier inox |
| Utilisation | Externe en milieu naturel sur plusieurs années |
| Température de fonctionnement | -40 °C à 60 °C |
Données capteurs – Diamètre
| Échantillonnage | 1 mesure toutes les 15 minutes |
| Plage de mesure | 250 à 1000 mm d’extension |
| Précision | ± 50 µm |
| Résolution | 0,01 mm |
Données capteurs – Température
| Échantillonnage | 1 mesure toutes les 15 minutes |
| Plage de mesure | -20 °C à 60 °C |
| Précision | ± 0,3 °C |
| Résolution | 0,1 °C |
Applications

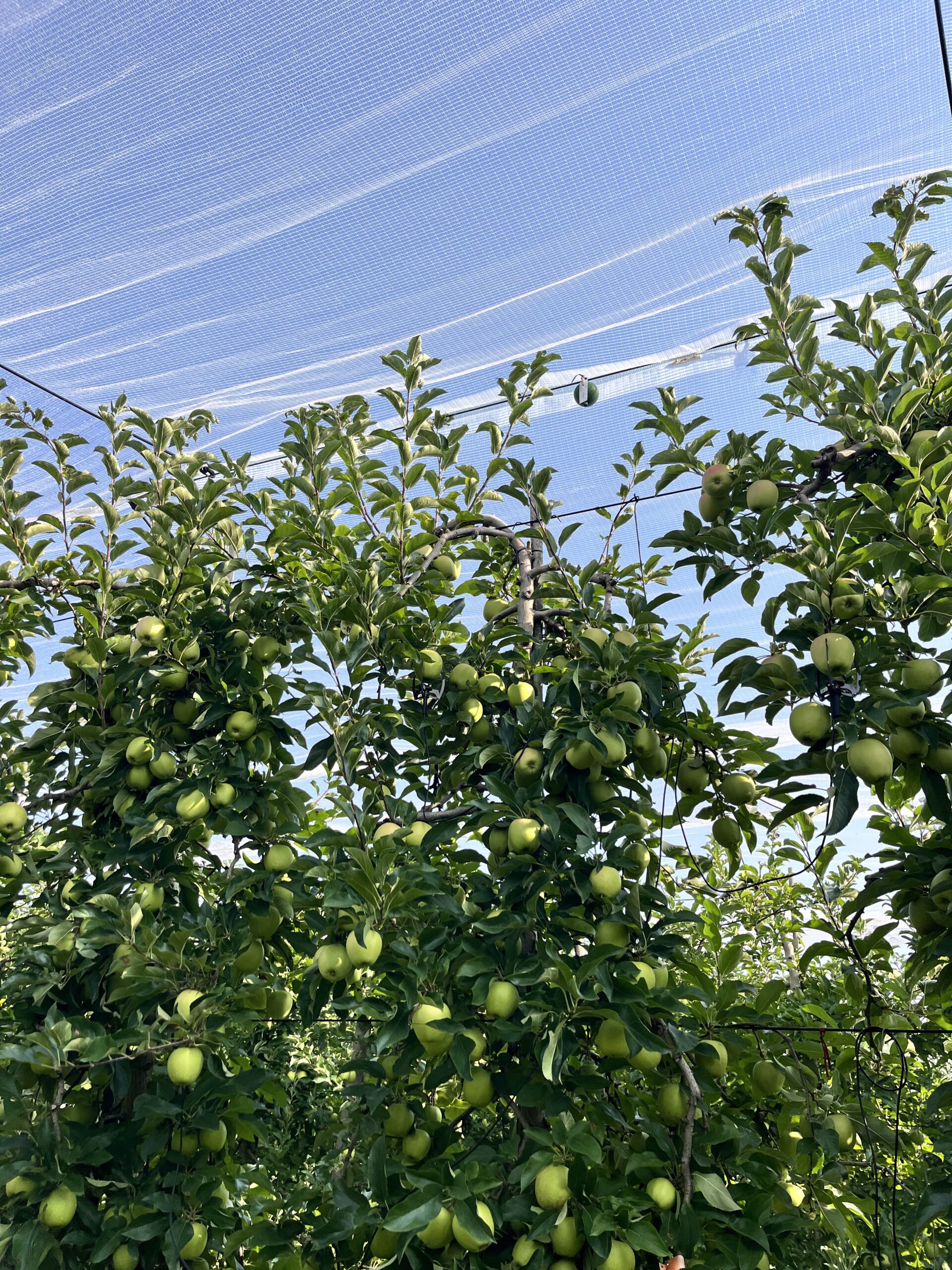

Vergers
Mesure du climat pour optimiser l'irrigation
Serres
Mesure du microclimat dans les serres
Recherche sur les cultures
Maintenir des conditions de germination optimales
Prévision de récolte
Déterminer si les cultures sont prêtes pour la récolte
Amélioration du rendement
Mesurer le stress des cultures et assurer une croissance régulière pour éviter les altération de la peau
Données techniques
Mesures
Le dendromètre à fruits mesure les éléments suivants :
- Diamètre
- Température
Les données sont transférées via une interface bus I2C. Plusieurs dendromètres ainsi que d’autres capteurs peuvent être combinés sur le même bus et partager un seul émetteur-récepteur radio pour transférer les données à des fins de surveillance et d’analyse. Le dendromètre comporte deux catégories de registres I2C:
- Registres Ram : valeurs qui changent souvent et qui ne sont pas sauvegardées après une réinitialisation.
- Registres flash : valeurs de configuration sauvegardées après une réinitialisation.
Écriture et lecture dans les registres
Les registres de configuration sont en lecture seule par défaut. ENABLE_MODE_CONFIG doit être défini pour activer le mode écriture.
Format du paquet
Mappage des registres
Ram :
| Adresse | Nom | Description | Lecture/écriture |
| 0x00 | DIAMÈTRE_SORTIE_L | low byte diamètre 0.01 mm/LSB | R |
| 0x01 | DIAMÈTRE_SORTIE_H | high byte diamètre 0.01 mm/LSB | R |
| 0x02 | TEMPERATURE_OUTPUT_L | low byte diamètre 0.1℃/LSB | R |
| 0x03 | TEMPERATURE_OUTPUT_H | température de l’octet high byte 0,1℃/LSB | R |
| 0x06 | START_MEAS | écrire 1 pour démarrer la mesure. toujours 0 en cas de lecture | R/W |
| 0x7F | ENABLE_MODE_CONFIG | lorsqu’il est activé, toutes les adresses peuvent être écrites | W |
Flash:
| Adresse | Nom | Description | Lecture/écriture |
| 0x8A | CALIBRATION_OFFSET_L | décalage de llow byte sur le diamètre 0,01 mm/LSB | R |
| 0x8B | CALIBRATION_OFFSET_H | décalage de l’octet high sur le diamètre 0,01 mm/LSB | R |
| 0x8C | TEMPERATURE_OFFSET_L | décalage de l’octet de low byte sur la température 0.1℃/LSB | R |
| 0x8D | TEMPERATURE_OFFSET_H | décalage de l’octet high byte sur la température 0.1℃/LSB | R |
| 0x8E | DIAMETER_LIMIT_LOW_L | octet bas saturation basse du diamètre 0,01 mm/LSB | R/W |
| 0x8F | DIAMETER_LIMIT_LOW_H | Saturation haute de l’octet basse du diamètre 0,01 mm/LSB | R/W |
| 0x90 | DIAMETER_LIMIT_HIGH_L | octet bas saturation haute du diamètre 0,01 mm/LSB | R/W |
| 0x91 | DIAMETER_LIMIT_HIGH_H | octet élevé saturation élevée du diamètre 0,01 mm/LSB | R/W |
Le dendromètre à fruits comprend
- Bras à ressort avec capteurs intégrés et conditionnement du signal
- Câble blindé
- Connecteur étanche à 4 pôles (pour se connecter à notre unité transceiver ou à un prolongateur de bus)
Mesures
| Température | Diamètre | |
| Unités de mesure | Degré Celsius | mm |
| Résolution | 0.1°C | 0.01 mm |
| Précision | +- 0.3°C | +-0.05 mm |
| Plage de mesure | 0°C à 65°C | 19mm à 90mm |
Approvisionnement
- 3.3V
- 7,4 mA (en fonctionnement)
Configuration initiale
Les dendromètres sont tous livrés avec une adresse I2C par défaut. Pour combiner plusieurs dendromètres sur le même bus, chacun doit être reprogrammé avec une adresse I2C unique ; cette configuration peut être effectuée au moment de la commande ou programmée sur place avant le déploiement.
Effectuer des mesures
To make a measurement
- Écrire 1 dans le registre START_MEAS
- Attendre 50 ms pour que la mesure soit effectuée
- Lire la mesure (diamètre, température) dans le registre de sortie
